Кућа > Производи > Мицродуцт Цоннецторс > Прави конектор за микровод > Директно укопани равни спојеви за микровод
Опис производа

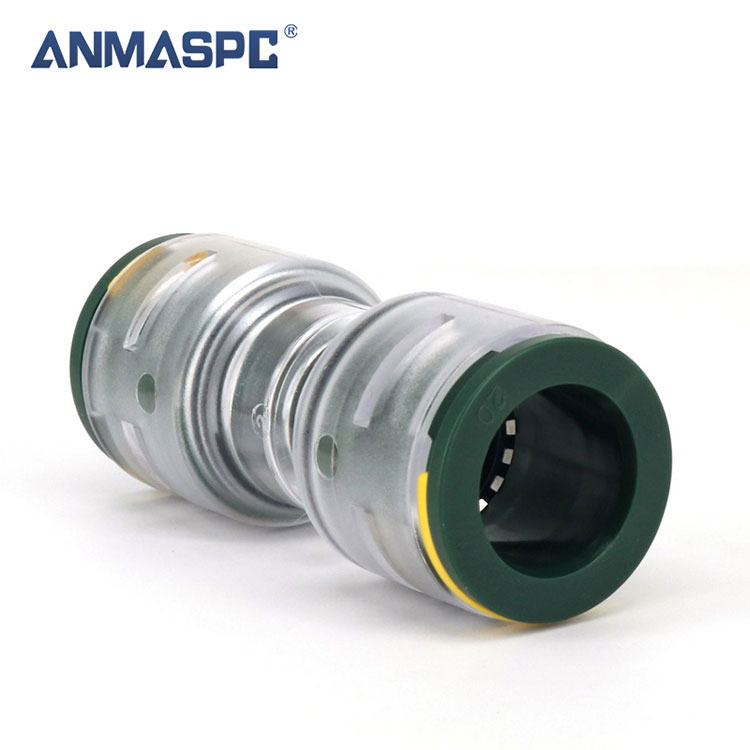

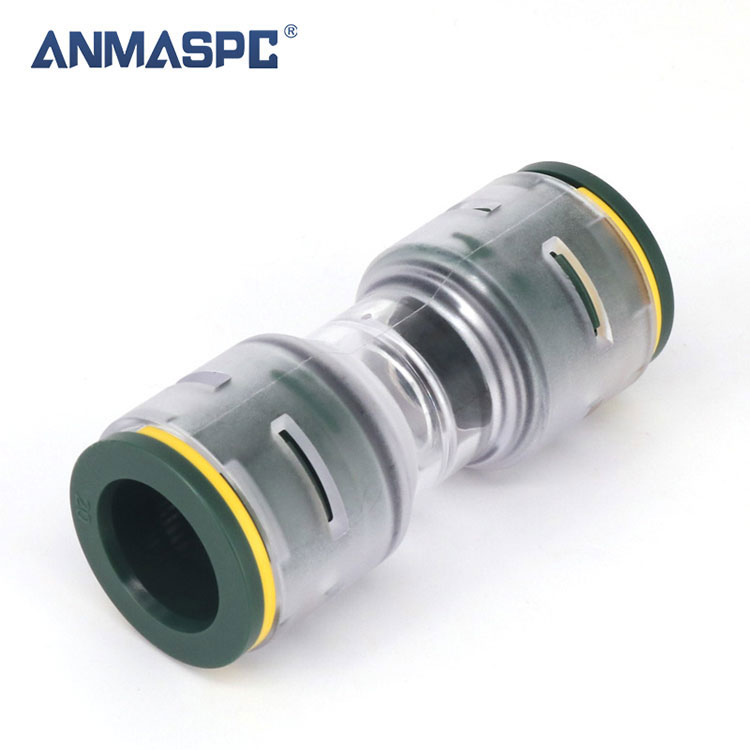

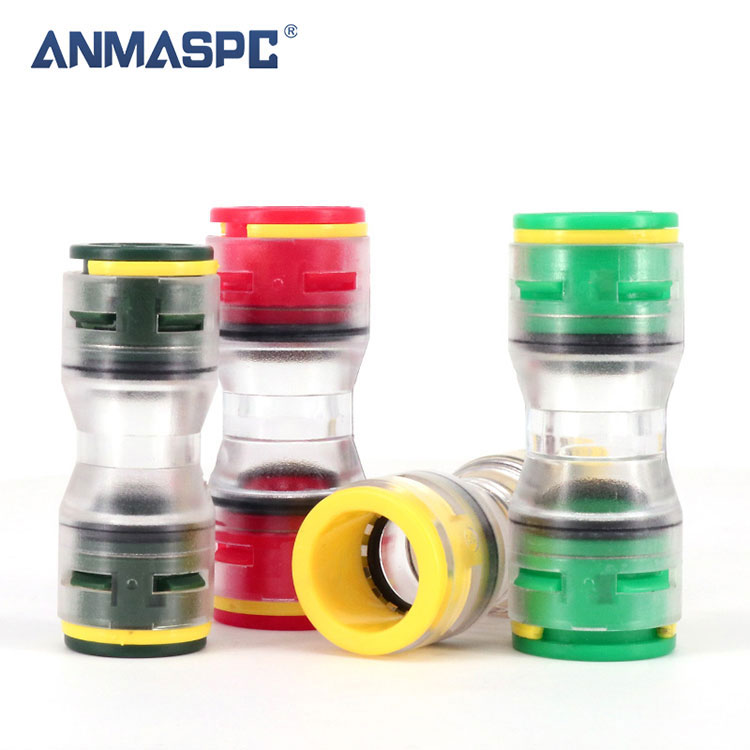

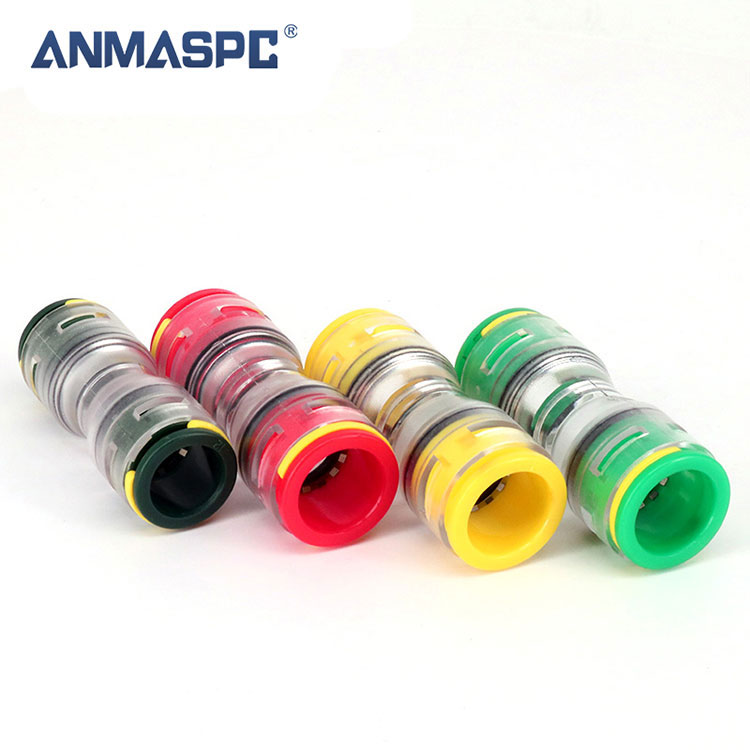

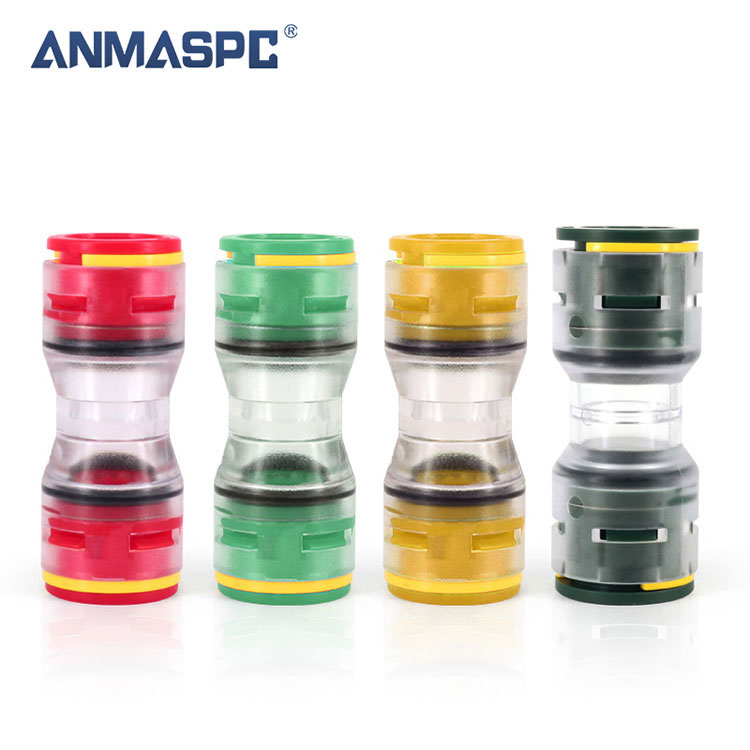

Директно закопани равни конектор МицроДуцт за решење за дување ваздуха помоћу оптичких влакана
Мицродуцт Страигхт конектори, који гарантују добре перформансе. Прозирно тело омогућава проверу положаја микро-канала унутра. Сигурносне копче, очигледне неовлашћене, су унапред инсталиране. Тестирано и усклађено са ЕН 50411-2-8.
ГЛАВНЕ КАРАКТЕРИСТИКЕ:
① Сигурносне копче укључене
② Пусх-фит технологија
③ Радни притисак: макс. 25 бара
Опис
|
|
Компоненте | ||||
| 1 | Цоллет | ПОМ | ||||
| 2 | Лоцкинг Цлип | ПОМ | ||||
| 3 | Цартридге | ЦИНК АЛЛОИ | ||||
| 4 | Лоцк Цлав | СУС301/304 | ||||
| 5 | Прстен за подршку | ПОМ | ||||
| 6 | Печатни прстен | ТЕП | ||||
| 7 | Тело | ПЦ2807 | ||||
| Фит Тубе | ||||||
| Материјал цеви | ХДПЕ.ПЕ.Нилон.Полиуретхане | |||||
| Спољни пречник цеви | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
| Тецхницал Параметер | ||||||
| Рад са течностима | Ваздух | |||||
| Затегнутост | 0,15~0,8МПа Без цурења | |||||
| Пулл фест | 400Н | |||||
| Доказни притисак | 2.5МПа | |||||
| Опсег радног притиска | 0~1.6МПа | |||||
| Температура околине и температура флуида | -40~60℃ | |||||
| Температура инсталације | -10℃Ц/+50℃ | |||||
| Препоручена температура дувања | -15℃/+35℃ | |||||
| Степен заштите | ИП68 | |||||
| УВ отпорна класа | Ф1 | |||||
| Сила убацивања | 50Н мак (5кг) | |||||
| Животни век: | 25 година | |||||
| Стандарди: | ЕН 50411-2-8 | |||||
Спецификације и димензије
| АНМАСПЦ код | ОД/ИД цеви | ОД/ИД цеви | Таперед холe |
| ФПУ3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
| ФПУ4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
| ФПУ4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
| ФПУ5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
| ФПУ5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
| ФПУ6/4 | 6/4 | 6/4 | 4 |
| ФПУ7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
| ФПУ7/4 | 7/4 | 7/4 | 4 |
| ФПУ7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
| ФПУ8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
| ФПУ8/6 | 8/6 | 8/6 | 6 |
| ФПУ10/6 | 10/6 | 10/6 | 6 |
| ФПУ10/8 | 10/8 | 10/8 | 8 |
| ФПУ12/8 | 12/8 | 12/8 | 8 |
| ФПУ12/10 | 12/10 | 12/10 | 10 |
| ФПУ14/10 | 14/10 | 14/10 | 10 |
| ФПУ14/12 | 14/12 | 14/12 | 12 |
| ФПУ16/12 | 16/12 | 16/12 | 12 |
| ФПУ16/13 | 16/13 | 16/13 | 13 |
| ФПУ16/14 | 16/14 | 16/14 | 14 |
Габарити
|
||||||
| Модел | A | B | C | D | E | F |
| ФПУ03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| ФПУ04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
| ФПУ05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
| ФПУ06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
| ФПУ07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
| ФПУ08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
| ФПУ10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
| ФПУ12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
| ФПУ14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
| ФПУ16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
