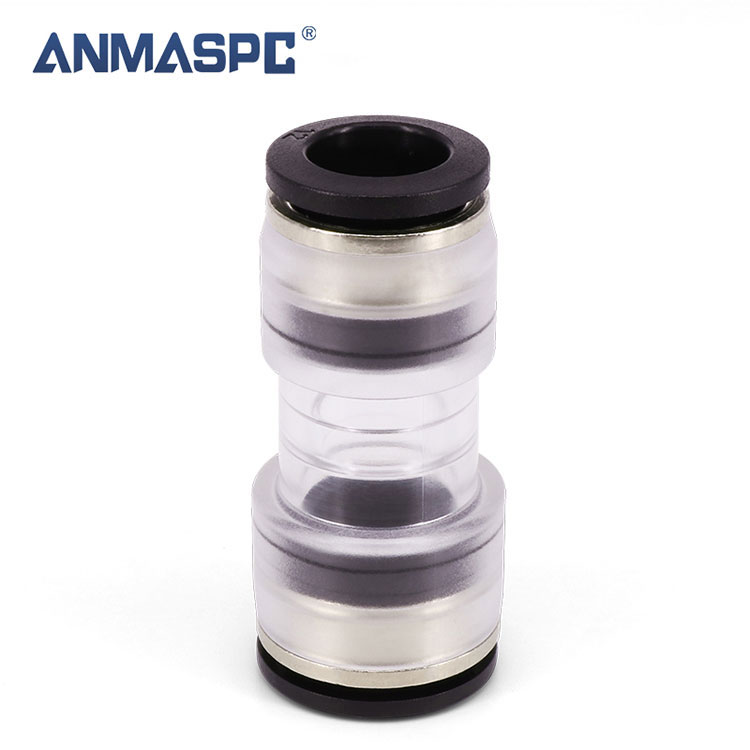

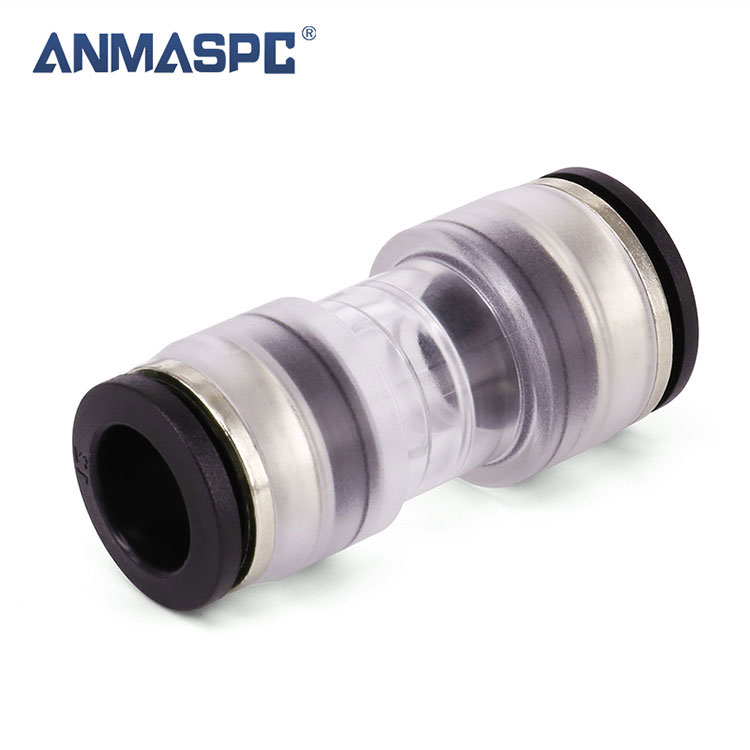

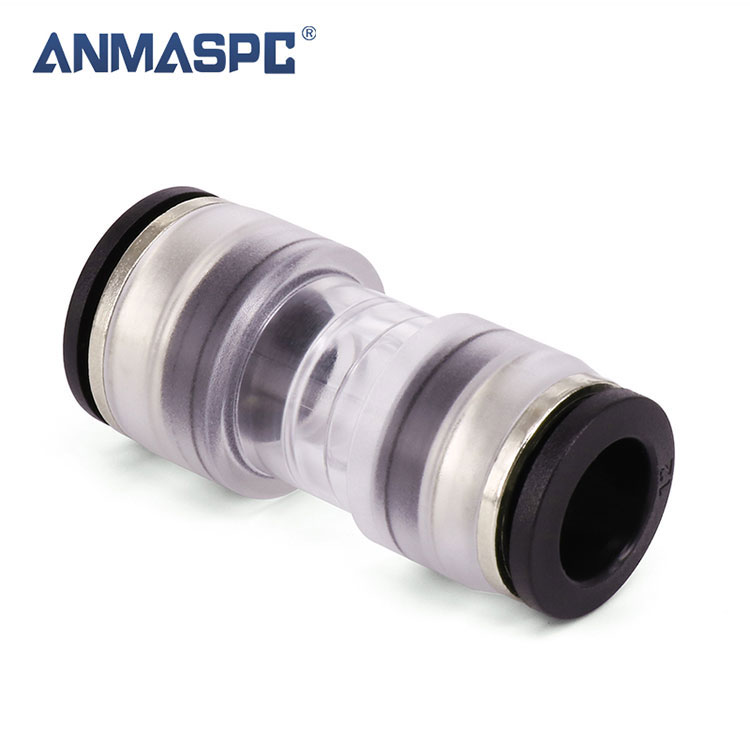

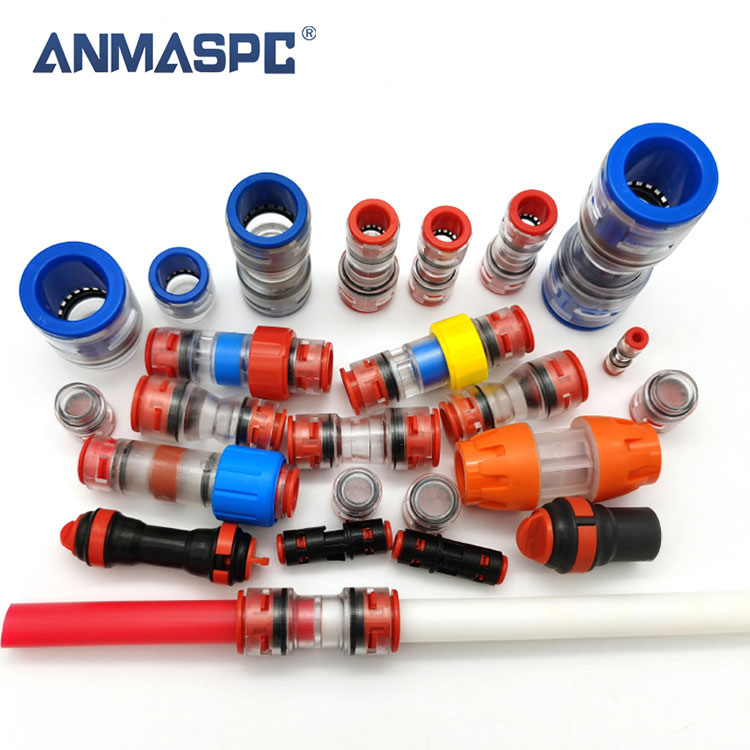

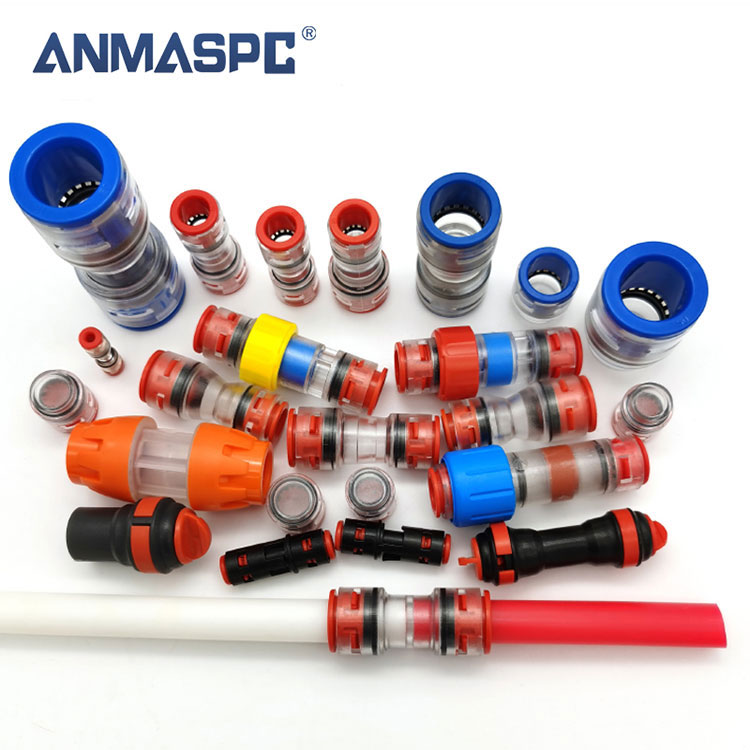

Редукциони конектори омогућавају међусобно повезивање два микро-канала са различитим спољним пречником. Обично је ово случај прелазне тачке са ДБ на ДИ микро канал који улази у кућу. Ако нисте пронашли своју тачну величину између БЕЗ МЕТАЛА или ПОЈАЧАНА, изаберите једну од ових.
① Сигурносне копче укључене
② Пусх-фит технологија
③ Радни притисак: макс. 25 бара
![]() |
![]() |
Компоненте | |||
1 | Цоллет | ПОМ | |||
2 | Лоцкинг Цлип | ПОМ | |||
3 | Цартридге | ЦИНК АЛЛОИ | |||
4 | Лоцк Цлав | СУС301/304 | |||
5 | Прстен за подршку | ПОМ | |||
6 | Печатни прстен | ТЕП | |||
7 | Тело | ПЦ2807 | |||
Фит Тубе | |||||
Материјал цеви | ХДПЕ, ПЕ, најлон. Полиуретан | ||||
Спољни пречник цеви | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | ||||
Тецхницал Параметер | |||||
Рад са течностима | Ваздух | ||||
Затегнутост | 0,15~0,8МПа Без цурења | ||||
Пулл тест | 400Н | ||||
Доказни притисак | 2.5МПа | ||||
Опсег радног притиска | 0~1.6МПа | ||||
Температура околине и температура флуида | -40~60℃ | ||||
Температура инсталације | -10℃/+50℃ | ||||
Препоручена температура дувања | -15℃/+35℃ | ||||
Степен заштите | ИП68 | ||||
УВ отпорна класа | Ф1 | ||||
Сила убацивања | 50Н мак (5кг) | ||||
Животни век: | 25 година | ||||
Стандарди: | ЕН 50411-2-8 |
АНМАСПЦ код | ОД/ИД цеви | ОД/ИД цеви | Конусна рупа |
ТПГ5-3/2.1 | 5/3.5 | 3/2.1 | 3.5>2.1 |
ТПГ5-4/2.8 | 5/3.5 | 4/2.8 | 3.5>2.8 |
ТПГ7-3/2.1 | 7/5.5 | 3/2.1 | 5.5>2.1 |
ТПГ7-4/2.8 | 7/5.5 | 4/2.8 | 5.5>2.8 |
ТПГ7-5/3.5 | 7/5.5 | 5/3.5 | 5.5>3.5 |
ТПГ8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
ТПГ8-5/3.5 | 8/6 | 5/3.5 | 6>3.5 |
ТПГ8-7/5.5 | 8/6 | 7/5.5 | 6>5.5 |
ТПГ10-5/3.5 | 10/8 | 5/3.5 | 8>3.5 |
ТПГ10-7/5.5 | 10/8 | 7/5.5 | 8>5.5 |
ТПГ10-8/6 | 10/8 | 8/6 | 8>6 |
ТПГ12-7/5.5 | 12/10 | 7/5.5 | 10>5.5 |
ТПГ12-8/6 | 12/10 | 8/6 | 10>6 |
ТПГ12-10/8 | 12/10 | 10/8 | 10>8 |
ТПГ14-10/8 | 14/12 | 10/8 | 12>8 |
ТПГ14-12/10 | 14/12 | 12/10 | 12>10 |
ТПГ16-10/8 | 16/13 | 10/8 | 13>8 |
ТПГ16-12/10 | 16/13 | 12/10 | 13>10 |
Модел | A | B | C | D | ЕЦ | ЕД | ЕА | ЕБ | F |
ТПГ5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
ТПГ7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
ТПГ8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
ТПГ7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
ТПГ8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
ТПГ10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
ТПГ10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
ТПГ12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
ТПГ12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
ТПГ14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
ТПГ14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
ТПГ16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
ТПГ16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
